LDH-系列犁刀式混合機

產品名稱：LDH犁刀式混合機

設備規格:0.1m3~15m3；

單批次處理體積范圍:0.12~9m3；

單批次處理重量范圍:60kg~9噸；

材質選擇: 碳鋼C, 錳鋼,不銹鋼304,316L、321,其他指定材質；

適用物料類型: 流動性較差的粉體物料混合、易結團的物料

混合、黏性物料混合、以及低粘度流體混合；

本公司專注生產的新一代“凱日”牌LDH系列犁刀式混合機，在混合制造業中，具有多年的豐富實踐經驗，是廣大用戶選購犁刀式混合機的優選機型，深受用戶歡迎和信賴。該系列機可特制飛刀裝置，滿足不同狀況下的物料混合攪拌破碎(如物料結塊、聚團等需要打碎，快速打開團狀纖維)混合精度較高,達到混合均勻目的。該系列機既保留了原機型所有功能，又在原基礎上經多次改進，不斷創新，采用先進新技術、新工藝、新材料而制造的新型設備，科技含量高、新穎、效率高、節能、性能突出。特別適用于粘性、粘度大、濕度高或膠狀的物料混合。

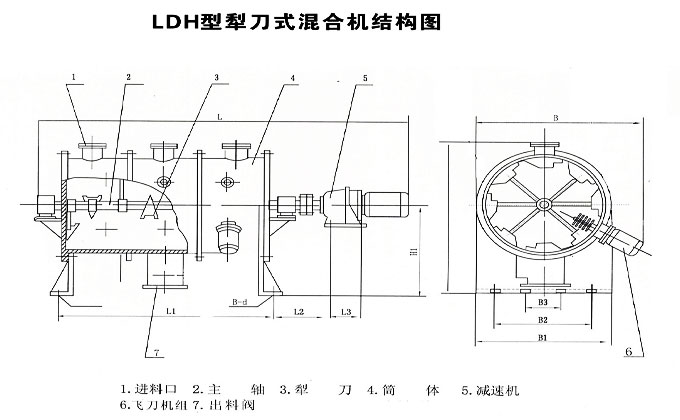

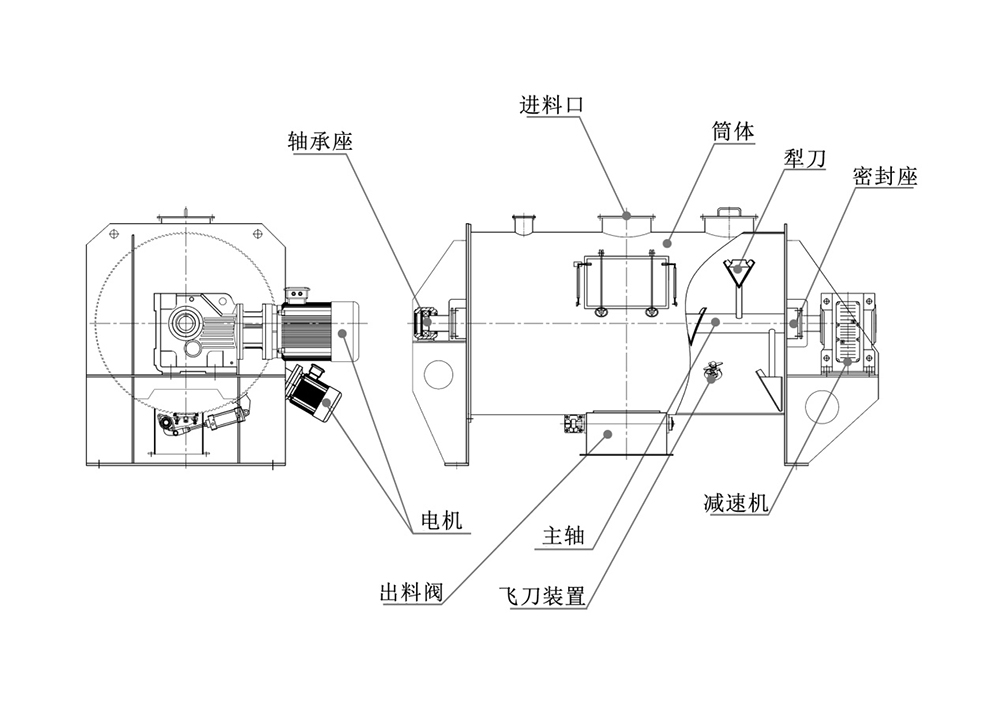

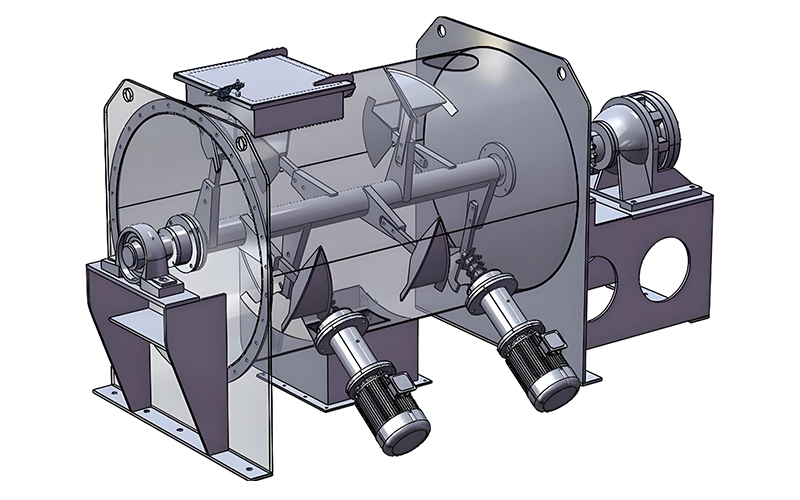

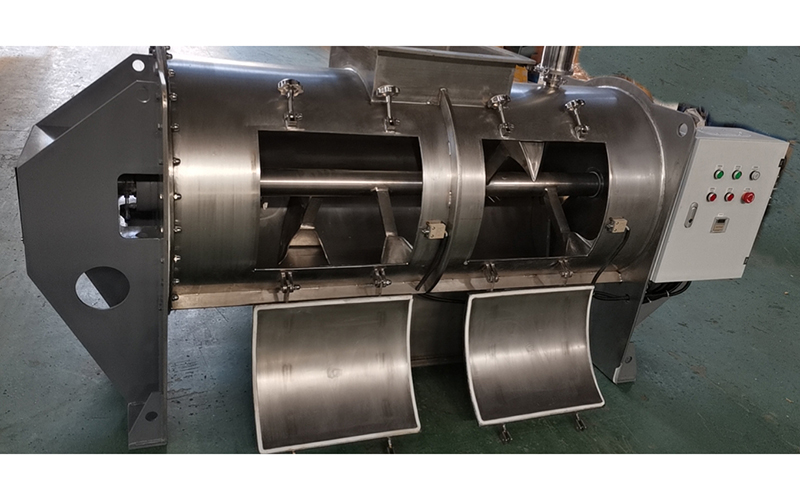

A：混合機結構主要由傳動部分，臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等組成。

B：混合機傳動部分由電機、擺線針輪減速機、聯軸器、犁刀軸等部件組成。臥式圓筒體作盛物料用，筒體上開有若干孔，供進出料、觀察用。犁刀軸支承座固定在筒體二端的蓋板上。

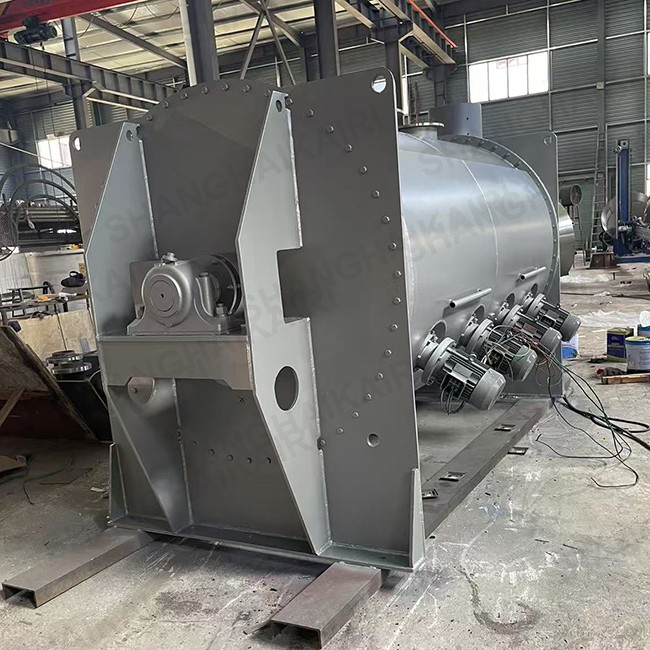

C：犁刀組由犁刀、犁刀臂和主軸組成，犁刀由犁刀臂安裝在主軸上，并作成哈夫結構，便于拆裝。飛刀組由多把飛刀組成，通過付電機直接驅動，安裝在筒體側面。

D：出料閥裝在筒體的底部（連續出料除外），用于關閉和放出物料。混合機噴液裝置固定在筒體上方，噴嘴采用農用噴頭，噴散效果好。

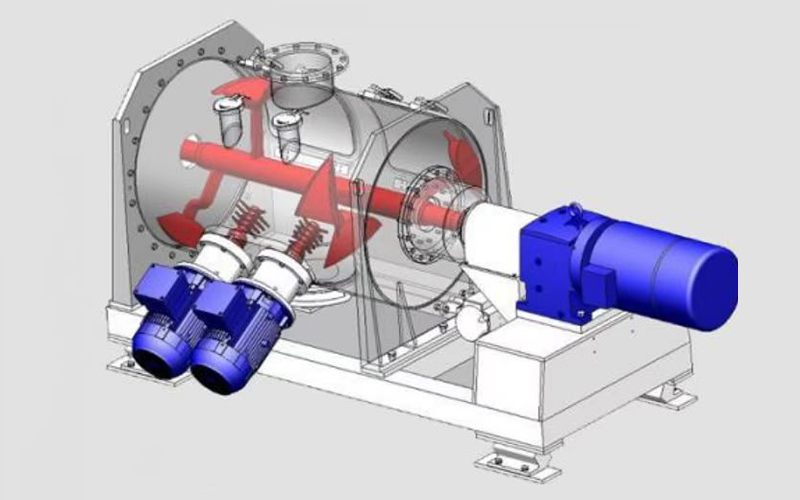

混合機啟動后，犁刀由犁刀軸帶動旋轉，使物料沿筒體徑向作周向湍動，同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作周向湍動的物料流經飛刀組時，被高速旋轉的飛刀迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下，使物料不停的對流、翻動、不斷更疊、擴散、從而在短時間內達到均勻混合，混合精度高。

對需要固——液混合的物料，混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。

型號規格	全容積(M3)	裝載系數	電機功率(KW)	設備重量(kg)
LDH-0.1	0.1	0.4-0.6	3	400
LDH-0.3	0.3	0.4-0.6	4	900
LDH-0.5	0.5	0.4-0.6	5.5	1100
LDH-1	1	0.4-0.6	11	1800
LDH-2	2	0.4-0.6	18.5	2500
LDH-3	3	0.4-0.6	18.5	3200
LDH-4	4	0.4-0.6	22	4800
LDH-6	6	0.4-0.6	30	8800
LDH-8	8	0.4-0.6	45	9500
LDH-10	10	0.4-0.6	55	9800
LDH-12	12	0.4-0.6	55	11000
LDH-15	15	0.4-0.6	75	12000



1、豐富的應用經驗及具有針對性的非標設計能力

針對行業，原料及成品特性，壓力溫度要求，固液比例，配套工藝等;上海凱日機械會在驅動裝置、操作性、密封性等方面開發具有針對性的解決方案。如:針對電池粉末行業開發的高密封性，可抽真空，加熱性筒體，針對某些特殊粉末設計整機加熱400℃高溫，針對環境工程污泥行業提供的特殊飛刀破碎組件等。

2、可靠的驅動配置

根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率，不同輸出轉速的驅動裝

置。驅動電機可按需選擇，如西門子、ABB、SEW等，可采用直聯式。鏈輪連接、液力耦合器連接等進行扭力輸出。減速機常用K系列螺旋錐齒減速機(或H系列齒輪箱減速機)，具有選型使用系數高，額定扭矩大，傳動效率高，壽命長，運行噪聲低，故障率低，易檢修等優勢。

3、效率高的攪拌裝置

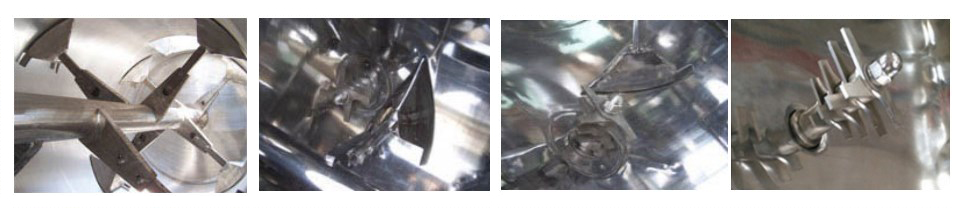

犁式刀頭可達到根據物料不同細度及流動性等調整與刀頭與桶壁間隙或快速更換目的。根據混合材料硬度及摩擦性，犁刀可進行針對性的表面硬化耐磨處理或選用高硬度材料制造，用以適應于磨損較強工況。如:表面滲碳/氮，熱處理，碳化鎢噴涂等。主軸攪拌器:普通犁刀式、

鋸齒式犁刀、刮板剃刀;高速剪切飛刀:多片式十字刀、雙葉蓮花刀。

4、強大的輔助組件

混合機可加裝多種組件使用，常用的有盤管蒸汽夾套、循環介質夾套、在線取樣閥、高速飛刀、溫度探測、稱重系統、除塵凈化、真空干燥等組件。添加少量液體時，可配置噴液噴霧裝置，更有利于液體均勻的分散混合于粉料內，噴液系統由壓力源，儲液罐，噴頭三種基本組成模塊。材質可根據要求定制碳鋼，SS304不銹鋼、SS316L不銹鋼，SS201不銹鋼，或其他高硬度合金攪拌器，也可以進行聚氨酯內襯或者噴涂高耐磨材料。

選型方法

1、確定每批次混合的物料體積，選取相應規格的設備。

2、選取設備制作材質，材質分:與物料接觸部分、不與物料接觸部分，設備其它部件保持原有材質。(材質依據物料性質、工況要求、衛生級別等因素決定，常規有碳

鋼、304/316L/201不銹鋼，材質選定后依據要求確定表面處理要求)

3、根據物料的比重、流動性等性質，以及啟動標準來確定配置的驅動能力。

4、依據實際工藝情況，增加輔助功能組件，如噴液、加熱冷卻等。

5、設計設備的開口要求，如加料口、清理口、排氣孔等。

6、選擇出料模式以及驅動方式，分手動、氣動、電動。

重要提示:設備的選型是比較重要的環節，應盡可能提供物料的詳細信息，以及工藝安排，以便我公司人員為您提供優良的技術服務。

LDH型犁刀混合機是由本公司創新研制的一種新型、效率高的粉體混合設備。該系列機廣泛用于化工、醫藥、農藥、塑料、橡膠、化肥、建材、砼外加劑、食品、味精、食鹽、飼料添加劑、染料、冶金、礦山等行業的固——固（即粉體與粉體）混合，固——液（即粉體內添加液體）混合，以及濕造粒、干燥、濃縮等復合工藝，具有混合速度快、精度高、能耗低、運轉平穩的特點，安裝、使用、維修方便，是一種適應性強、用途廣的多功能混合設備。
